Entorno de mantenimiento
Ejemplo de tablero o banco de relés donde puede emplearse el dispositivo portátil de diagnóstico.
Producto BWhale · Vendido a 10 compañías mineras
Instrumento de diagnóstico
Relay Tester

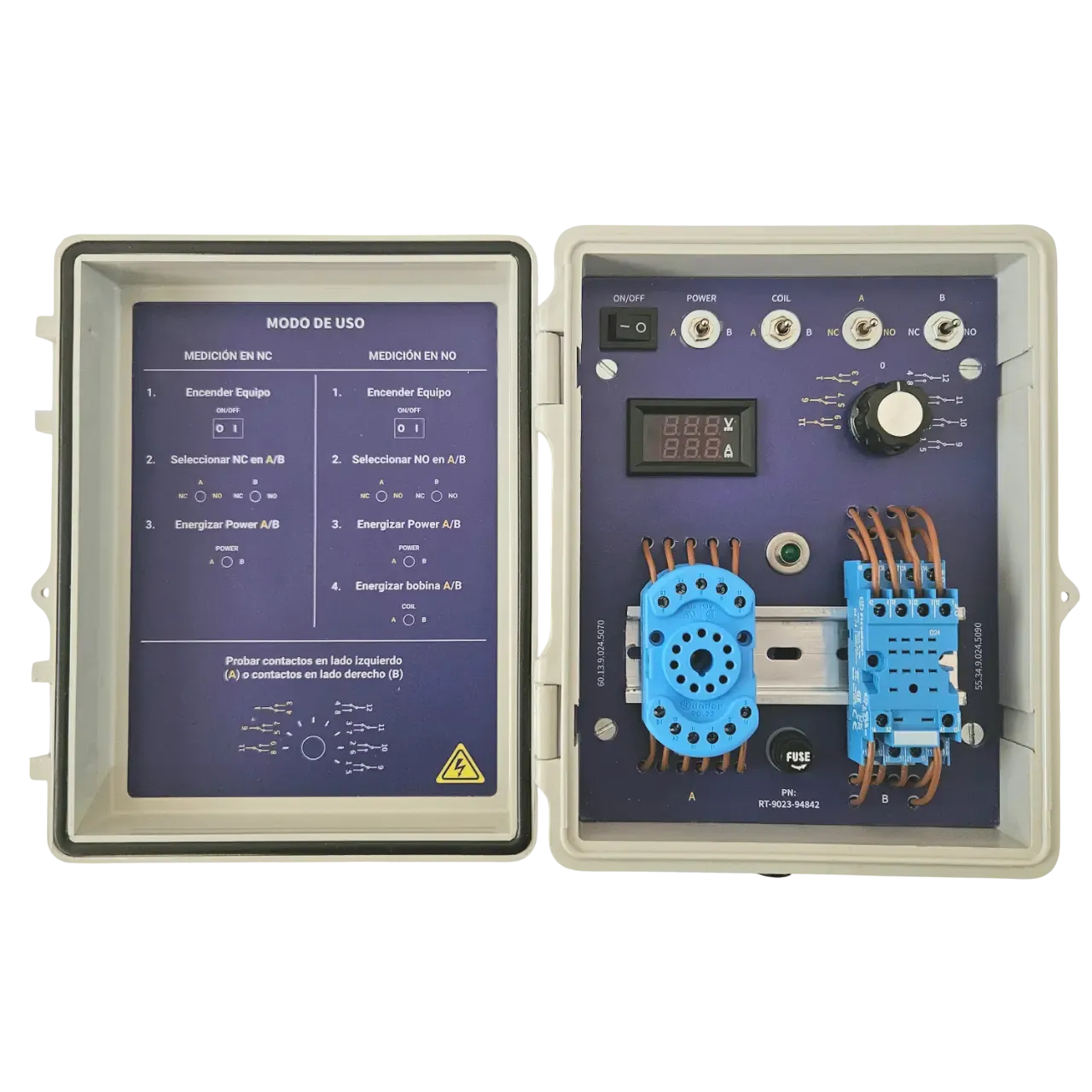

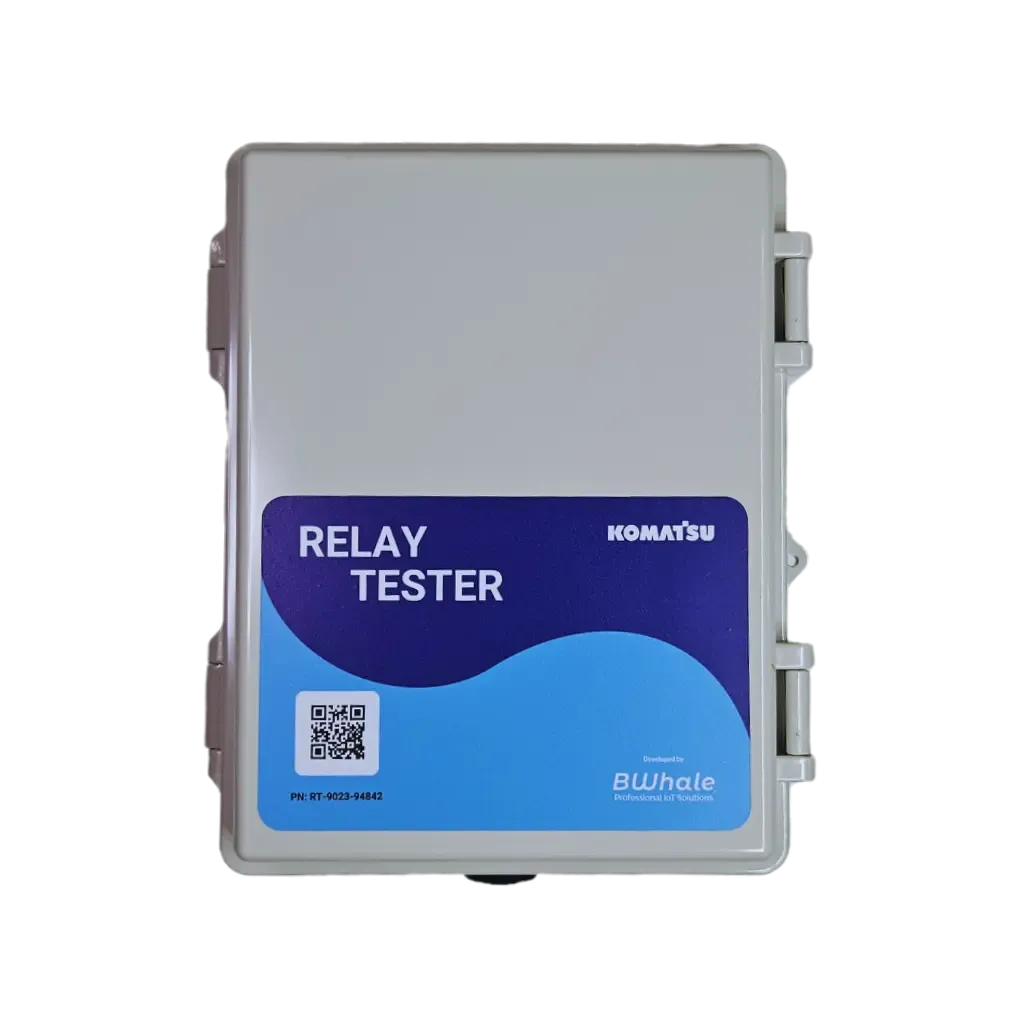

Instrumento especializado que permite comprobar relés electromecánicos multipolares directamente en terreno de forma rápida y precisa. Verifica individualmente los contactos normalmente abiertos (NO) y normalmente cerrados (NC) de los relés Finder 60.13.9.024 y 55.34.9.024, reduciendo drásticamente los tiempos de mantenimiento.
- Prueba NC / NO
- Lectura digital
- Uso en terreno
Tutorial en terreno
Aprende a utilizar el instrumento en 3 minutos
Sigue este sencillo tutorial paso a paso para comprobar relés multipolares directamente en terreno con tu Relay Tester. En solo 3 minutos aprenderás a utilizarlo y a aprovechar al máximo sus funciones, con rapidez y seguridad.
Ver video completo Uso en terreno
Relay Tester en Acción
Dos escenarios que muestran dónde se utiliza el instrumento y cómo se realiza una comprobación directamente en terreno.
Comprobación en terreno

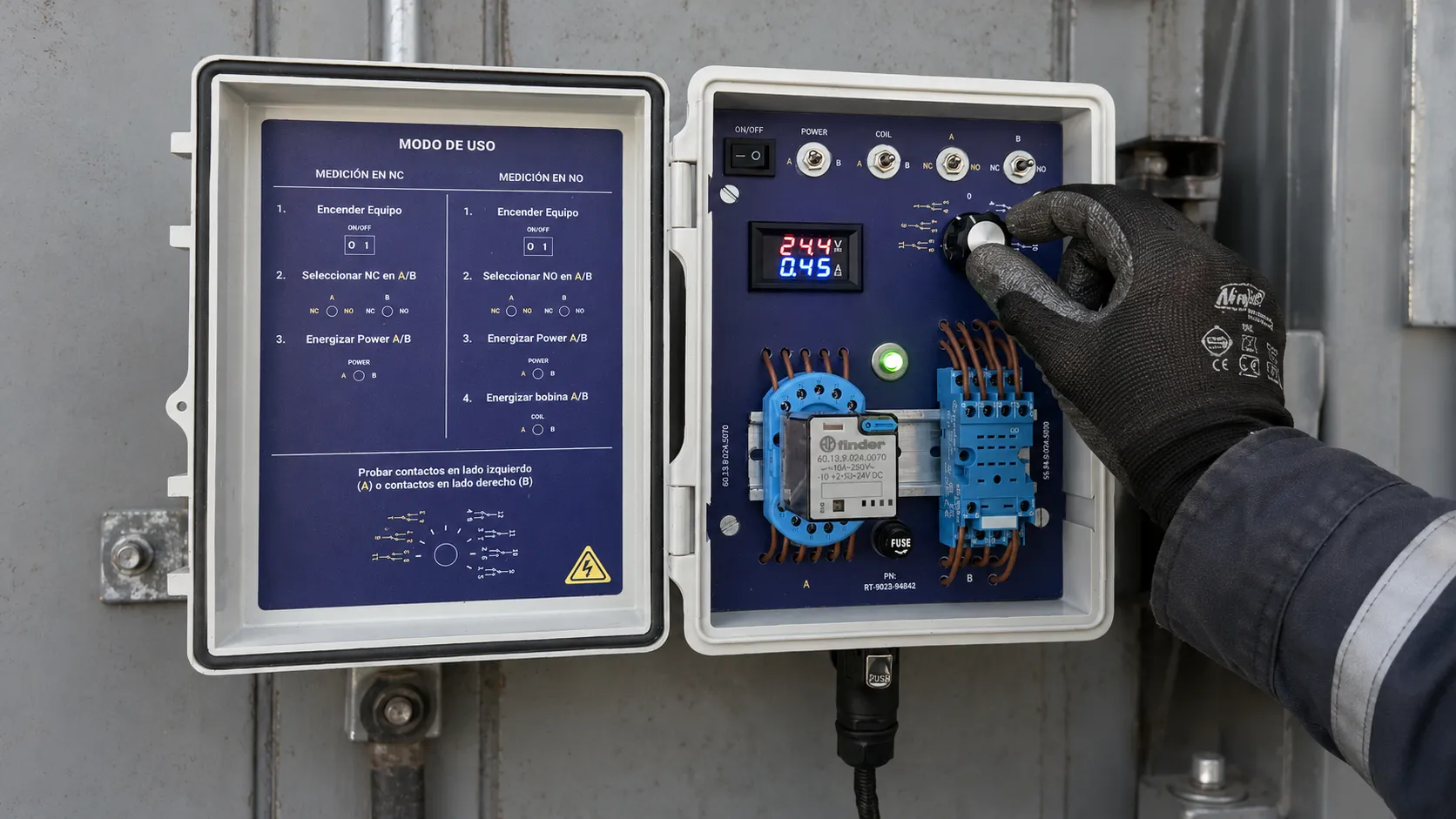

Vista del Relay Tester en condición de uso, con el relé insertado, la alimentación conectada y el mecanismo de recorrido secuencial en operación.
Diseñado para terreno
Ventajas Principales
Lo esencial para agilizar la comprobación de relés en terreno.
Lectura Digital Instantánea
Pruebas instantáneas de relés NC/NO mediante conexión plug-and-play, con un display que muestra voltaje y corriente de inmediato.
Compatibilidad con Relés Finder
Compatible con los modelos Finder 60.13.9.024 y 55.34.9.024, utilizados habitualmente en excavadoras mineras PC-5500.
Transporte Fácil en Terreno
Su bolso de transporte, diseño compacto y fijación magnética permiten trasladarlo y utilizarlo cómodamente en distintas condiciones de trabajo.
Prueba multipolar
Relés Compatibles

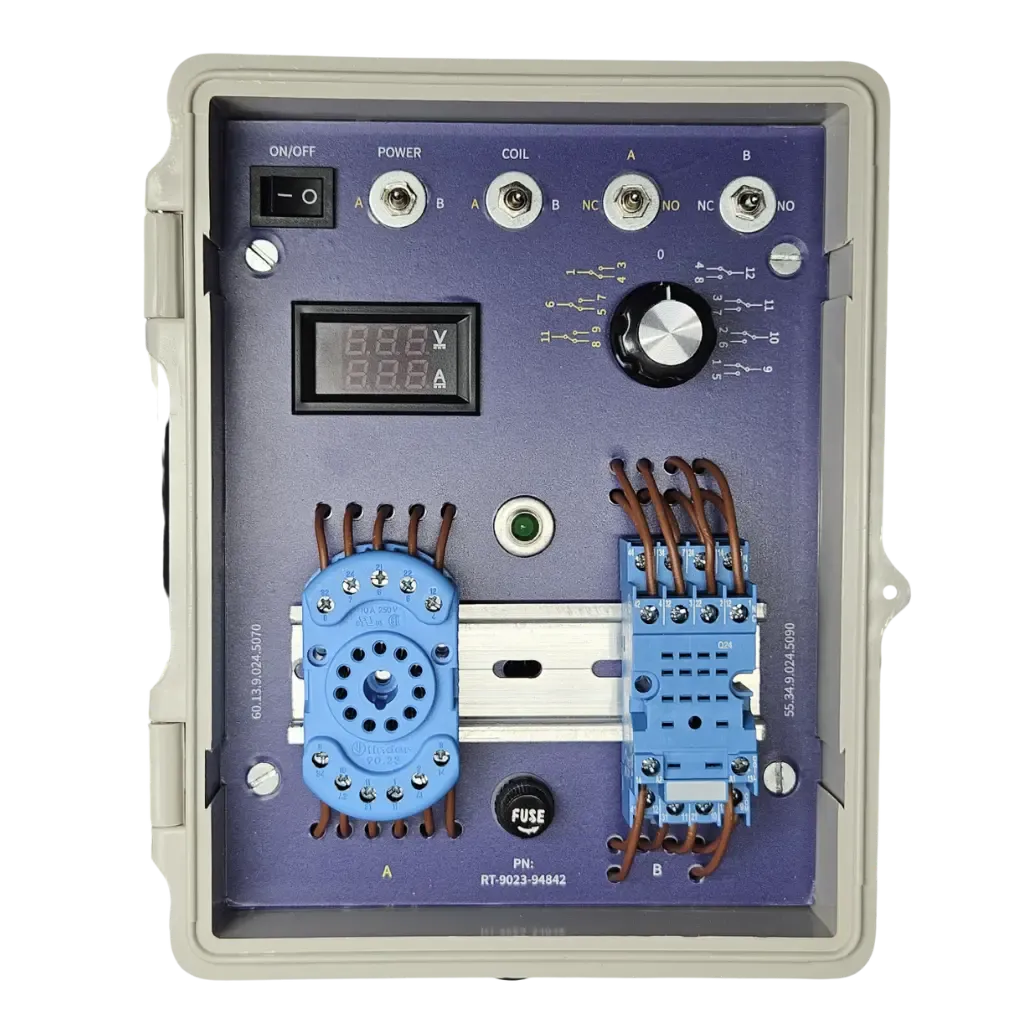

El equipo incorpora bases dedicadas para comprobar cada polo y verificar el estado de los contactos NO y NC de ambos modelos.

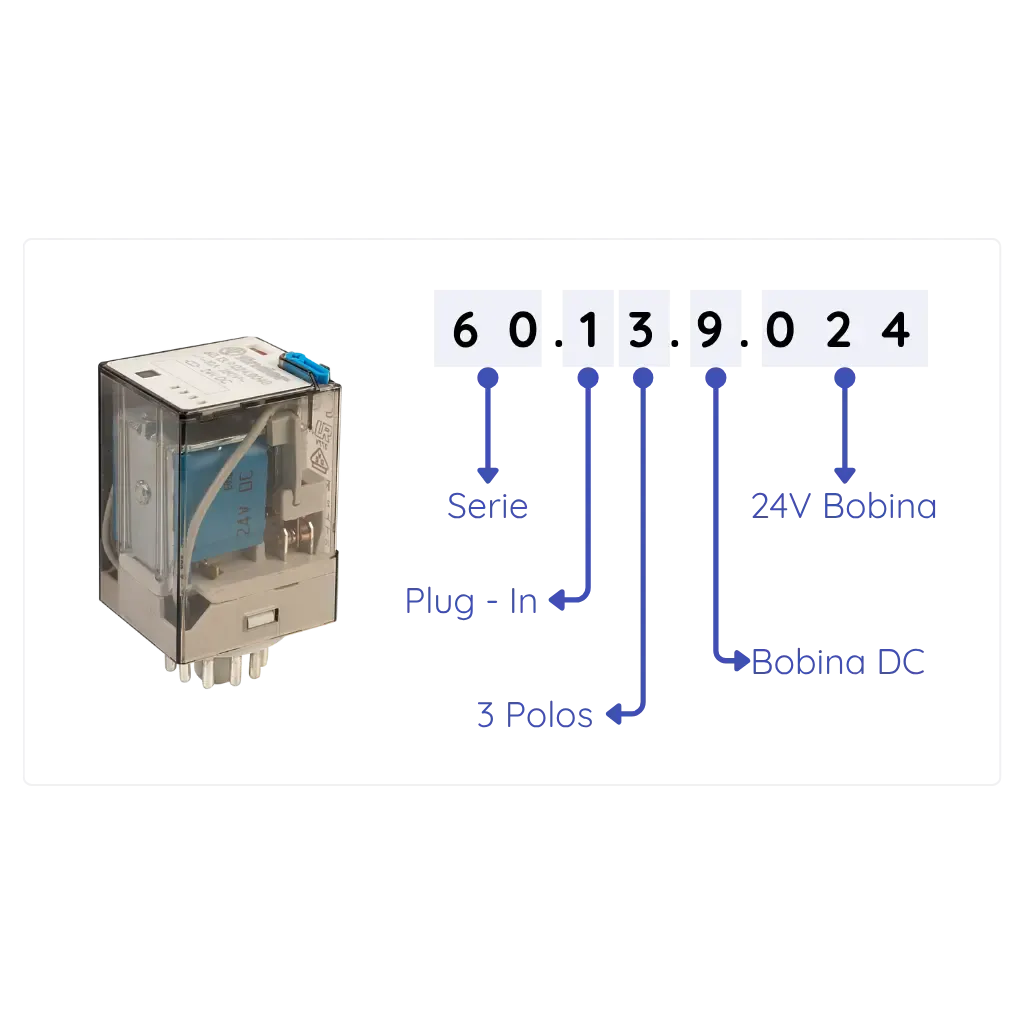

Relé electromecánico de 3 polos
Finder 60.13.9.024
Base Finder 90.23

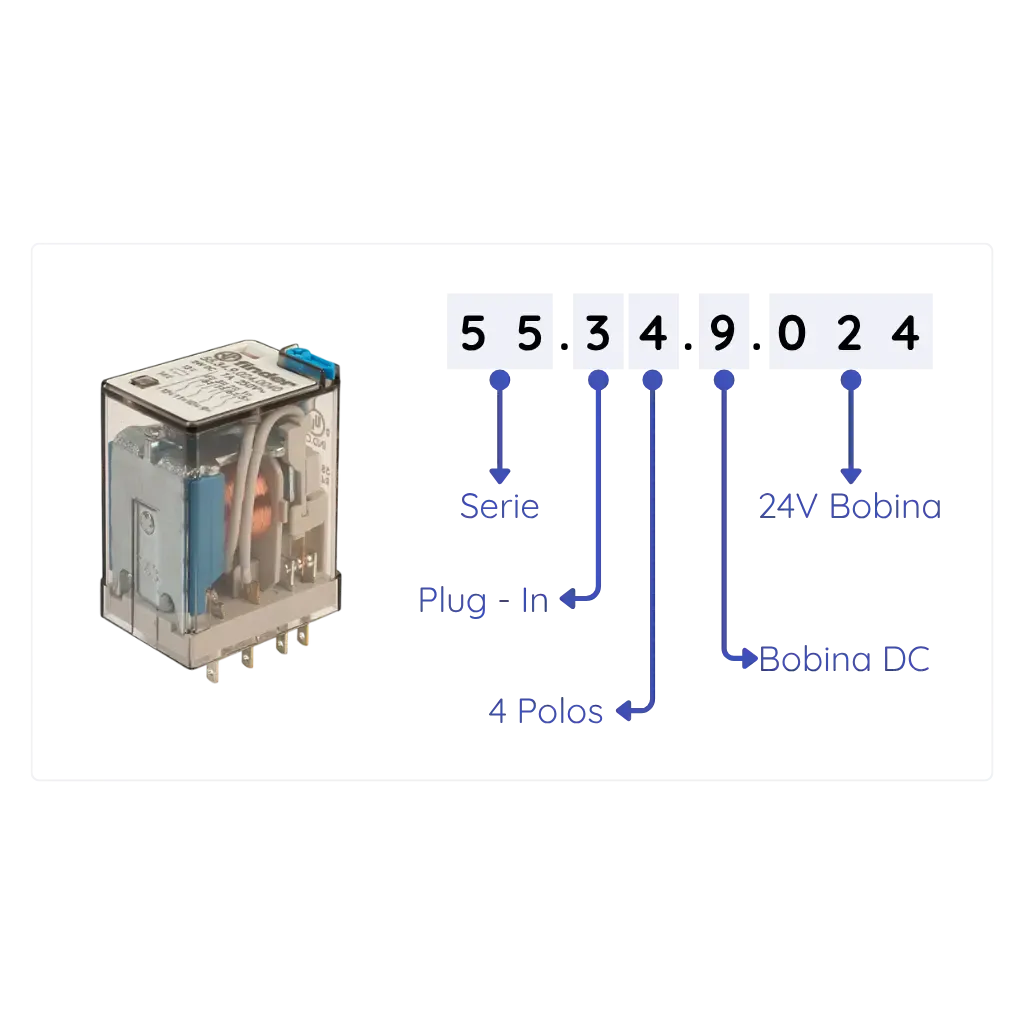

Relé electromecánico de 4 polos
Finder 55.34.9.024
Base Finder 94.842
Datos del equipo
Especificaciones
Información técnica organizada para una consulta rápida en terreno.
Eléctricas
- Voltaje de entrada
- 24 a 26 VDC
- Consumo
- 420 mA a 500 mA
- Medición de voltaje
- 24 VDC
- Medición de corriente
- 500 mA
- Protecciones internas
- Fusible de vidrio 5 × 20 mm, 250 V / 5 A y limitación interna de corriente
Mecánicas
- Dimensiones
- 231 × 185 × 120 mm
- Protección
- IP67
- Material de carcasa
- Policarbonato
- Peso (sin accesorios)
- 1,5 kg
- Temperatura
- –30 °C a +60 °C
- Protección ignífuga
- HB / V-0 / 5VA
- Grado IK
- IK08
Kit incluido
Accesorios

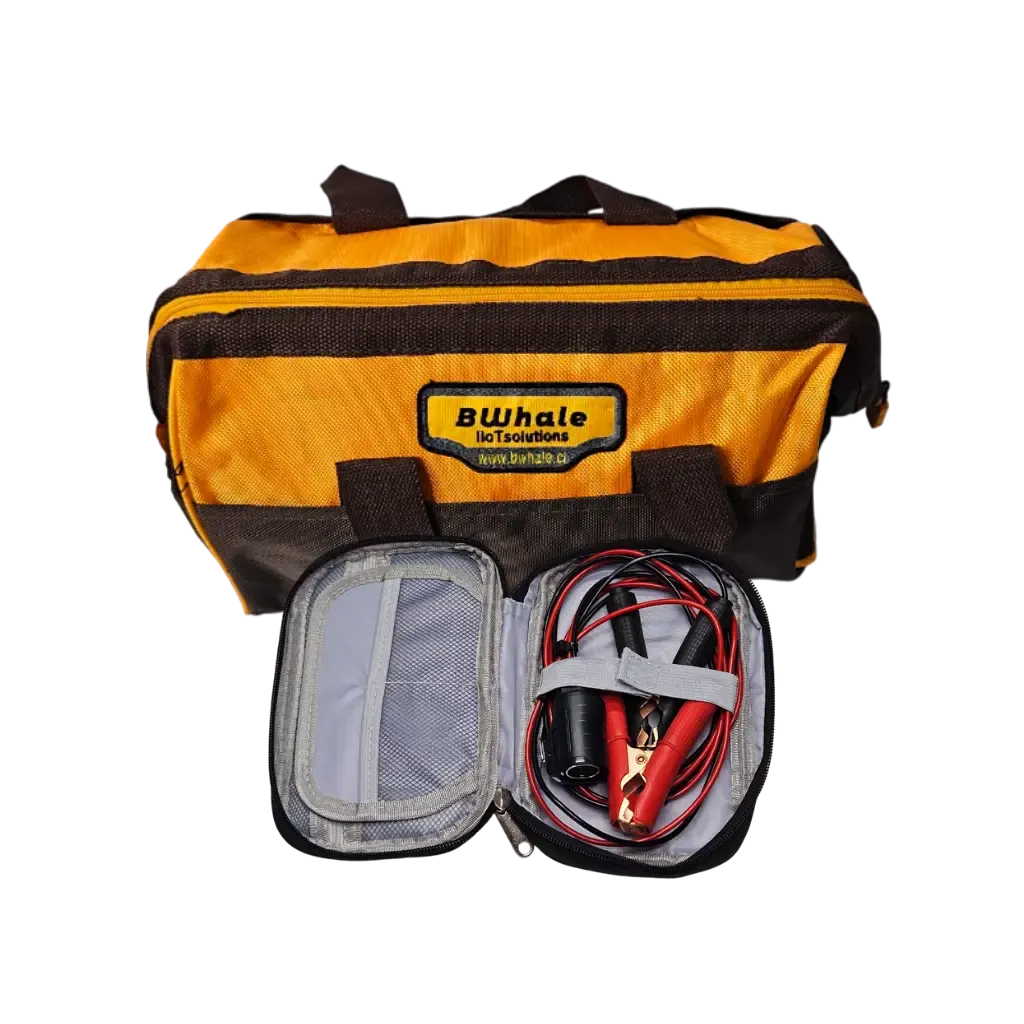

Incluye bolso confeccionado en tela de poliéster para almacenar cables y accesorios, un cable de poder de 2 metros con pinzas cocodrilo y un estuche rígido con cremallera para mantener el kit protegido durante su traslado.
Bolso de poliéster
Cable de poder de 2 metros con pinzas cocodrilo
Estuche rígido con cremallera

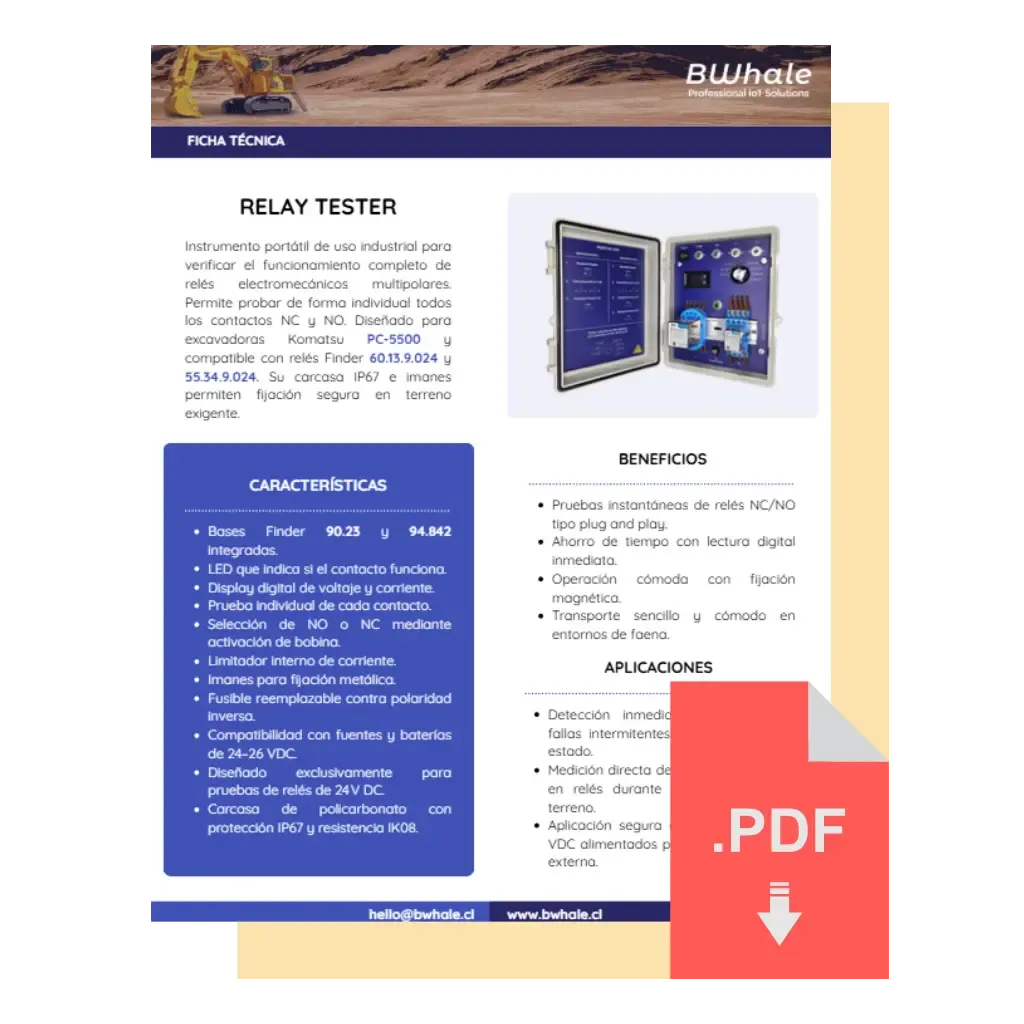

Documentación oficial
Descargas

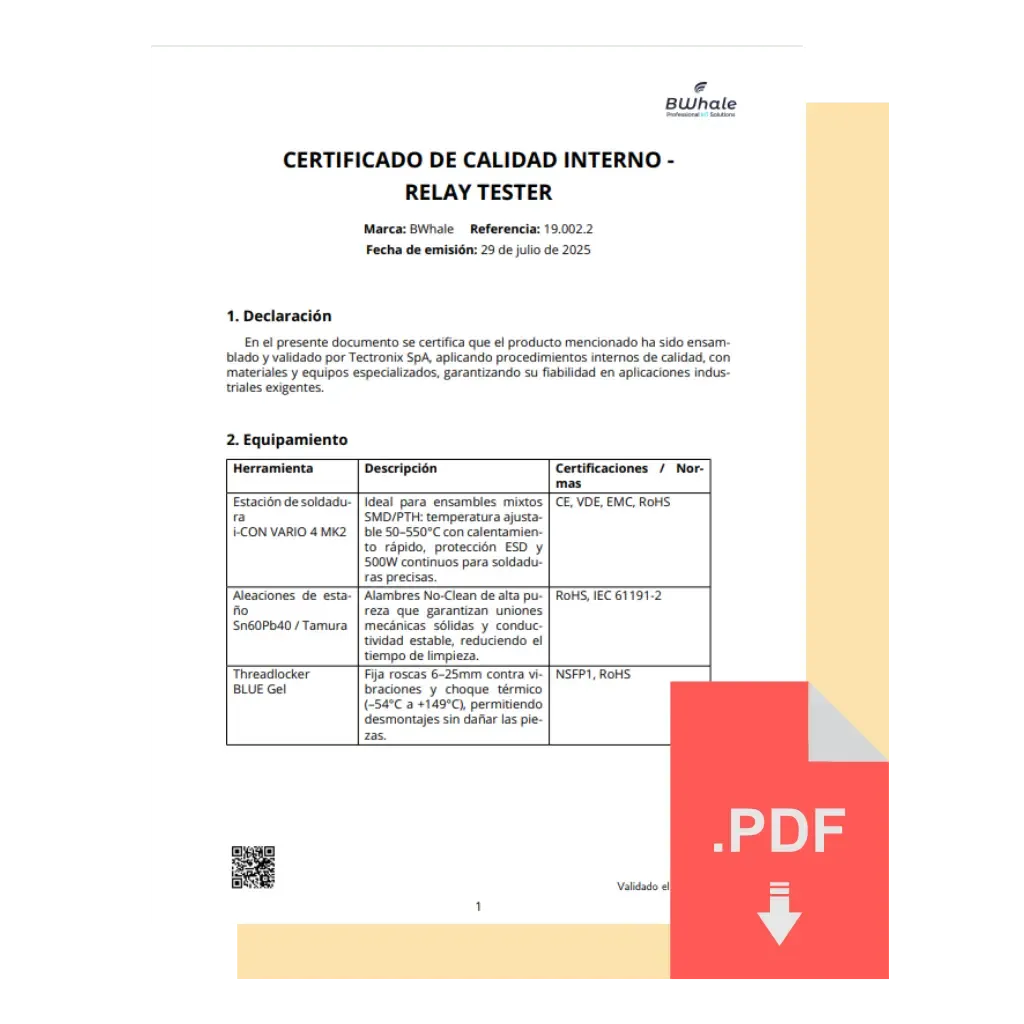

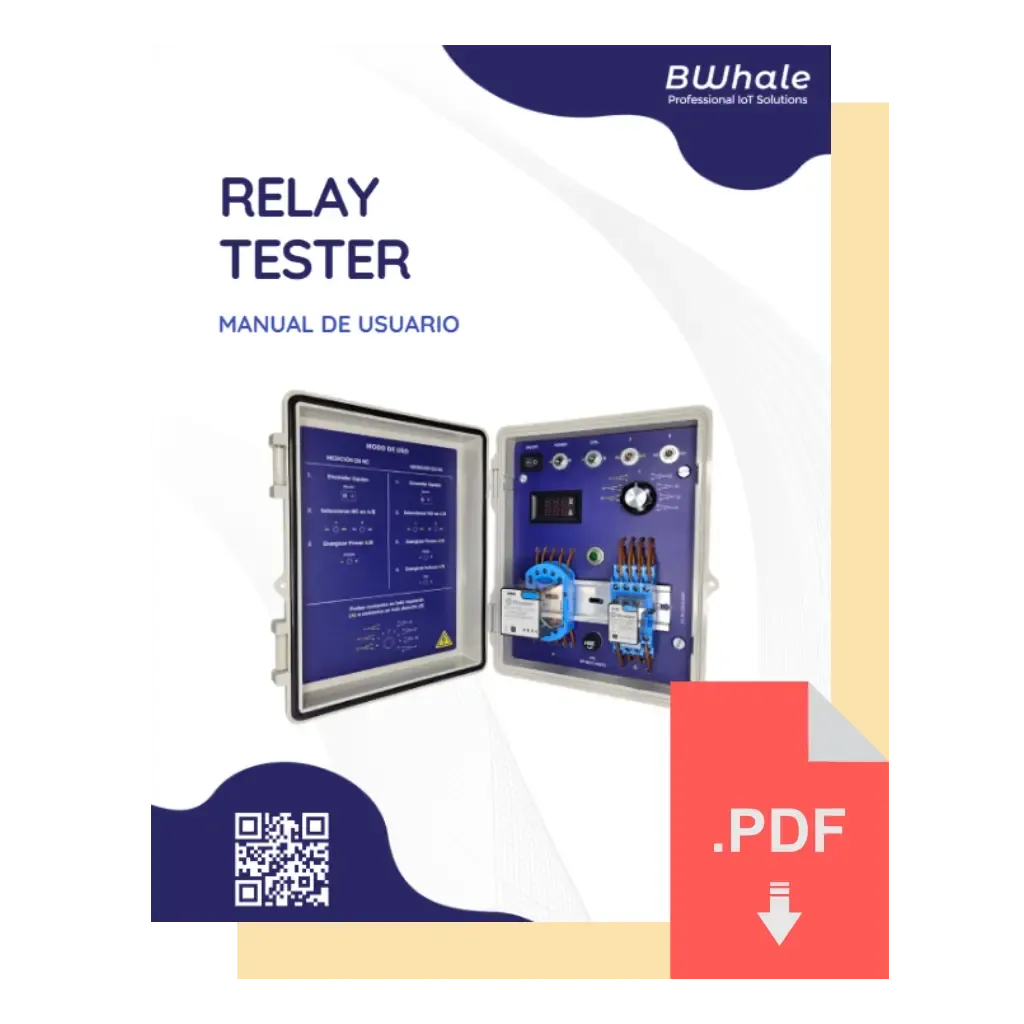

Consulta o descarga la documentación vigente del Relay Tester.
